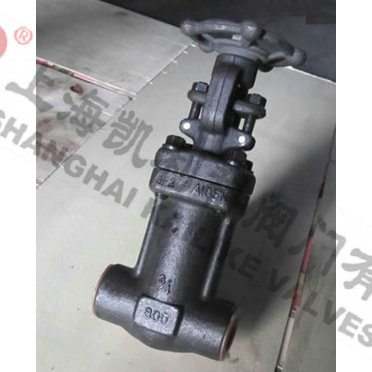

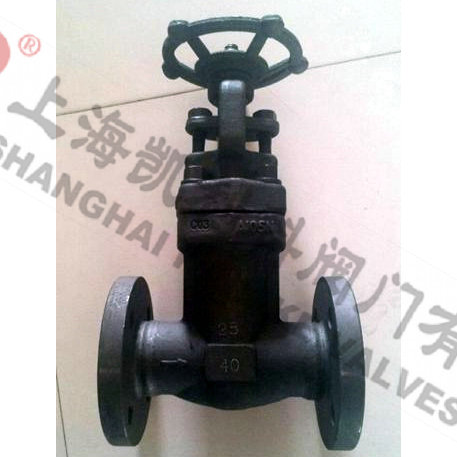

鍛鋼波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。
| 產品名稱： | 鍛鋼波紋管閘閥 | 產品型號： | WZ11Y、WZ61Y、WZ41Y |
| 公稱通徑： | DN15～DN50 | 密封結構： | 波紋管 |
| 公稱壓力： | 150LB-900LB | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | 鍛鋼、鍛不銹、A105、A182、F304、F316 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體類 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計制造 | BS5352；MSS-SP-177 |
| 承插口尺寸 | ANSIB16.11;JB/T1751 |
| 螺紋端尺寸 | ANSIB1.20.1;JB/T7306 |
| 對焊端尺寸 | ANSIB16.25;JB/T12224 |
| 法蘭端尺寸 | ANSIB16.5;JB79 |
| 序號 | 零件名稱 | A105/F6a | A105/F6aHFS | A105/F6aHF | F304(L)/304(L) | F316(L)/316(L) |
| 1 | 閥體 | A105 | A105 | A105 | F304 | F316(L) |
| 2 | 閥座 | 410 | 410HF | 410HF | 304(L) | 316(L) |
| 3 | 閥板 | F6a | F6a | F6HF | F304(L) | F316(L) |
| 4 | 閥桿 | 410 | 410 | 410 | 304(L) | F316(L) |
| 5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 閥蓋 | A105 | A105 | A105 | F304(L) | F316(L) |
| 7 | 螺栓 | B7 | B7 | B7 | B8 | B8 |
| 8 | 銷 | 410 | 410 | 410 | 304 | 304 |
| 9 | 填料壓蓋 | 410 | 410 | 410 | 304 | 316 |
| 10 | 活節螺栓 | b7 | b7 | b7 | B8(M) | B8(M) |
| 11 | 填料壓板 | A105 | A105 | A105 | F304 | F304 |
| 12 | 六角螺母 | 2H | 2H | 2H | 8(M) | 8(M) |
| 13 | 閥桿螺母 | 410 | 410 | 410 | 410 | 410 |
| 14 | 鎖緊螺母 | 2H | 2H | 2H | 2H | 2H |
| 15 | 銘牌 | AL | AL | AL | AL | AL |
| 16 | 手輪 | A197 | A197 | A197 | A197 | A197 |
| 17 | 潤滑墊片 | 410 | 410 | 410 | 410 | 410 |
| 18 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 | 石墨 |
| 20 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 28 | 波紋管 | F321 | F321 | F321 | F316L | F316L |
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
| H（開） | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 | |
聲明：【鍛鋼波紋管閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的鍛鋼波紋管閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
