產品名稱：	鏈輪刀閘閥	產品型號：	PZL73H/PZL73X
公稱通徑：	DN50～DN1200	結構形式：	單閘板、雙閘板
公稱壓力：	0.6Mpa～2.5Mpa	連接方式：	法蘭、對夾
適用溫度：	-20ºC～+150ºC～425ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	排渣、煤灰、石灰、漿液、污水、糖漿等	生產廠家：	上海凱利科閥門有限公司

產品說明

PZL73H/PZL73X鏈輪刀閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣，易安裝，易拆卸的優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大，占空間，易積渣，不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。

產品概述

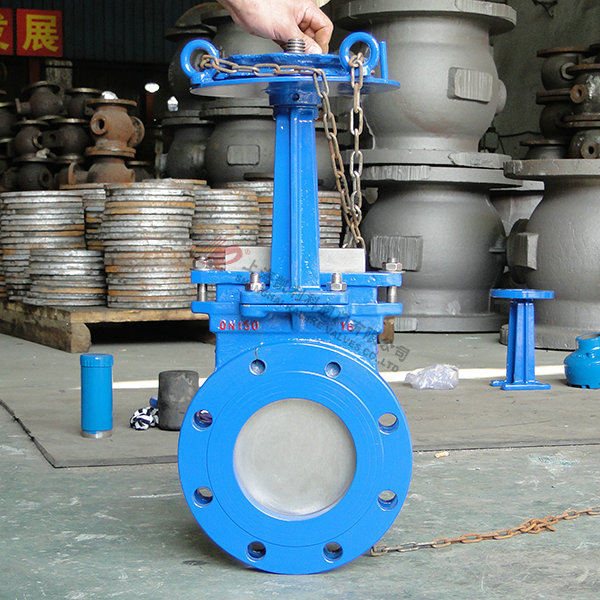

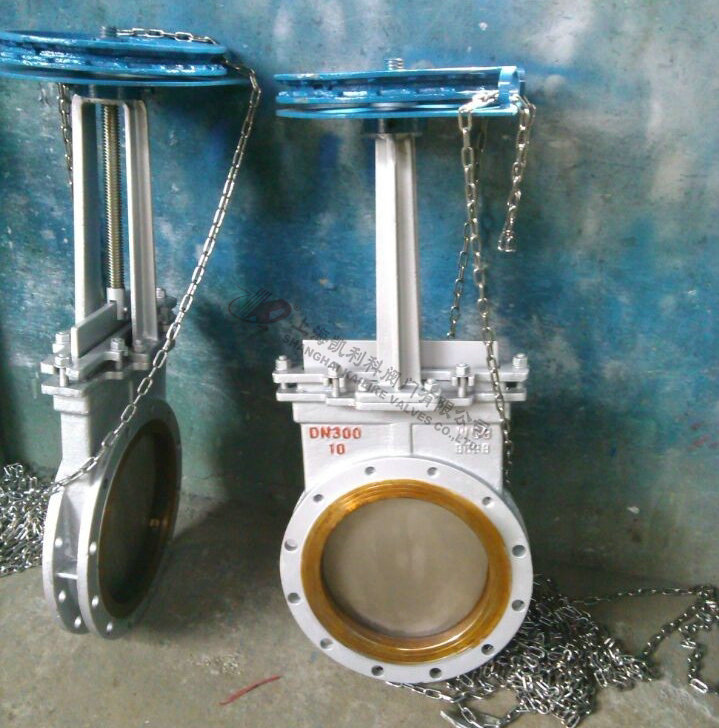

鏈輪刀閘閥驅動裝置主要使用在需要長距離操作的閥門上，通過鏈輪驅動裝置與閥門其它部件裝配連接；通過拉動手拉鏈條，實現對閥門進行遠距離的手動操作，使閥門使用更加靈活，不受電力與氣源的限制。

技術范圍

公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公稱通徑：DN50mm~DN2000mm NPS 2"~80"
適用溫度：-38℃~1100℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、軟密封
泄 漏 量：硬密封：D級（液體0.1×DNmm3/s）；軟密封：A級（零泄漏）
配套附件：安裝法蘭

主要零部件材質Key parts material

閥體、上蓋 body,upper cap	碳鋼、不銹鋼 Carbon steel,stainless steel
閥板 Valve plate	不銹鋼 Stainless steel
閥桿 Stem	不銹鋼 Stainless steel
密封圈 Seal ring	橡膠、四氟、不銹鋼、硬質合金 Rubber,PTFE,stainless steel,hard alloy

主要性能規范Key performance indicators

公稱壓力 Nominal pressure	PN
殼體試驗 Casing test	1.5×PN
密封試驗 Leak test	1.1×PN
工作溫度 Operating temperature	橡膠≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
適用介質 Working medium	糖漿、紙漿、污水、煤漿、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

設計標準

設計制造Design and manufacture： JB/T8691-1998
法蘭連接Flange connection： GB/T9113.1-2000 JB/T79-94
結構長度Stuctural length： GB/T15188.2-94
試驗驗收Testing and acceptance： GB/T13927-92

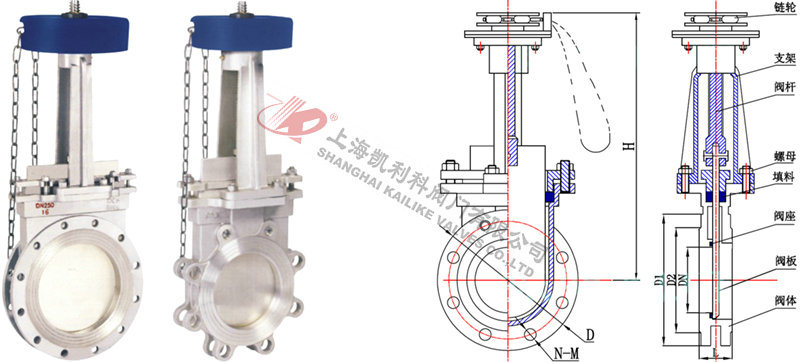

外形結構圖

主要外形尺寸

主要外形及連接尺寸Profile and connection dimension											單位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	285	4-16	1.0	50	48	160	125	99	285	4-16
	65	48	180	145	120	298	4-16		65	48	185	145	120	298	4-16
	80	50	195	160	135	315	4-16		80	50	200	160	135	315	8-16
	100	50	215	180	155	365	8-16		100	50	220	180	155	365	8-16
	125	57	245	210	185	400	8-16		125	57	250	210	185	400	8-16
	150	57	280	240	210	475	8-20		150	57	285	240	210	475	8-20
	200	70	335	295	265	540	8-20		200	70	340	295	265	540	12-20
	250	70	390	350	320	630	12-20		250	70	405	355	310	630	12-22
	300	76	440	400	368	780	12-20		300	76	460	410	375	780	12-22
	350	76	500	460	428	885	16-20		350	76	520	470	435	885	16-22
	400	89	565	515	482	990	16-22		400	89	580	525	485	990	16-27
	450	89	615	565	532	1100	20-22		450	89	640	585	545	1100	20-27
	500	114	670	620	585	1200	20-22		500	114	715	650	609	1200	20-30
	600	114	780	725	685	1450	20-27		600	114	840	770	720	1450	20-36
	700	130	895	840	800	1700	24-27		700	130	910	840	788	1700	24-36
	800	130	1010	950	898	2000	24-30		800	130	1025	950	895	2000	24-36
	900	140	1110	1050	1005	2300	28-30		900	140	1125	1050	998	2300	28-36
	1000	216	1220	1160	1115	2500	28-30		1000	216	1255	1170	1110	2500	28-42
	1200	254	1450	1380	1325	2800	32-36		1200	254	1485	1390	1325	2800	32-48



聲明：【PZL73H,PZL73X鏈輪刀閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的PZL73H,PZL73X鏈輪刀閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
